Vollsystemdrehverteiler
Für große Bilder bitte auf das Bild klicken
Die Aufgabe dieser seit 25 Jahren eingesetzten Verteilerarmatur ist das Zusammenfassen von Rohrleitungen. Es können maximal 18 Leitungen auf 2 verteilt beziehungsweise konzentriert werden. Dieser Verteiler garantiert hochgradig leckfreie Verbindungen vor, während und nach dem Kupplungsvorgang ungeachtet Druck und Strömungsrichtung. Nach dem Trennen einer Verbindung besteht keine Verbindung mehr zwischen den Produkträumen, es ist also eine absolute Produkttrennung vorhanden. Zudem bilden sich bei der öffnung oder Trennung der Leitungen keine Blasen. Dies ist für den Betrieb von Massezählern vorteilhaft ist. Optional kann diese Armatur auch gegen eingesperrten Druck (bis zum Nenndruck) öffnen.
Vorteile
- Absolute Trennung der verschiedenen Produktleitungen
- Kuppeln und Entkuppeln ist auch unter hohem Druck von der Strömungsrichtung unabhängig
- Minimaler Strömungswiderstand durch günstige Formgebung und maximale Querschnittsnutzung
- Automatisch oder auch manuell bedienbar
- Produktverlust beim Entkuppeln ist nahezu Null. Dadurch ist dieser Verteiler eine sehr sichere und umweltfreundliche Mehrleitungskupplung
- Die Rohrleitungsverbindung schließt automatisch bei Steuerluftausfall
- Zusätzliche Absperrarmaturen sind im Bereich des Mehrwegeverteilers nicht erforderlich
Funktion

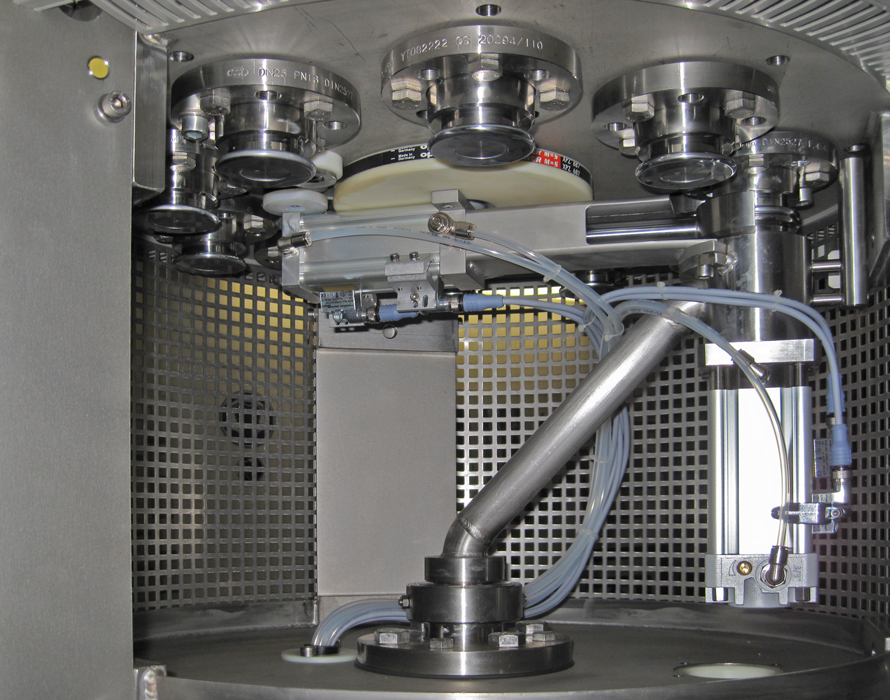

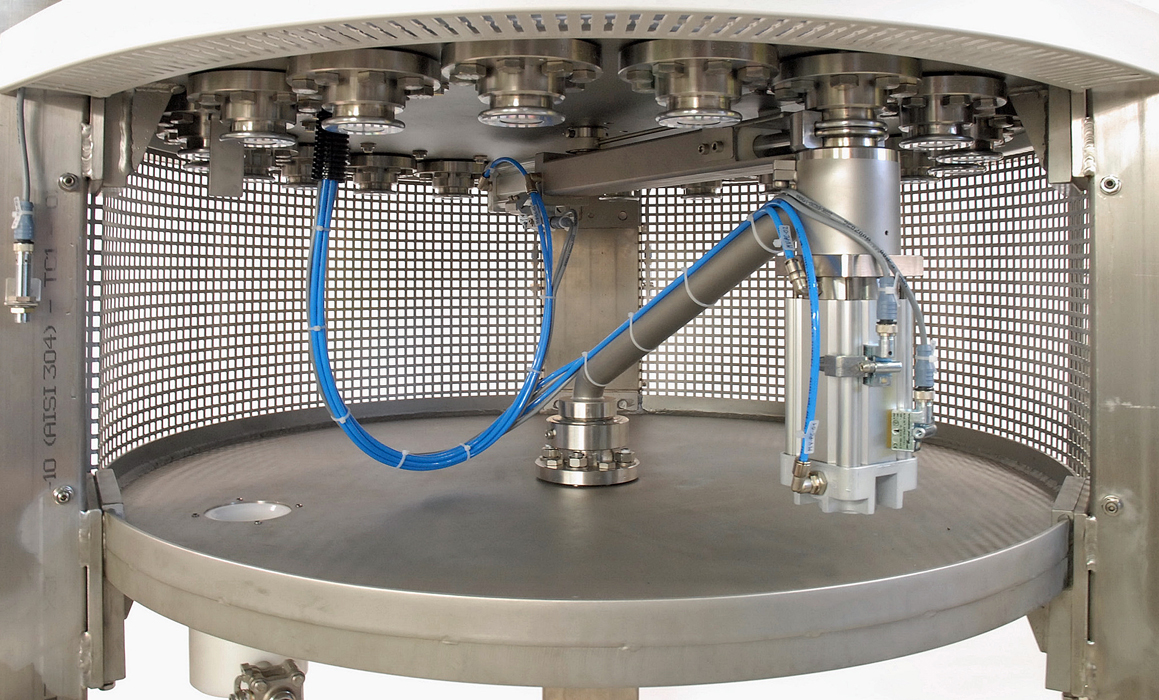

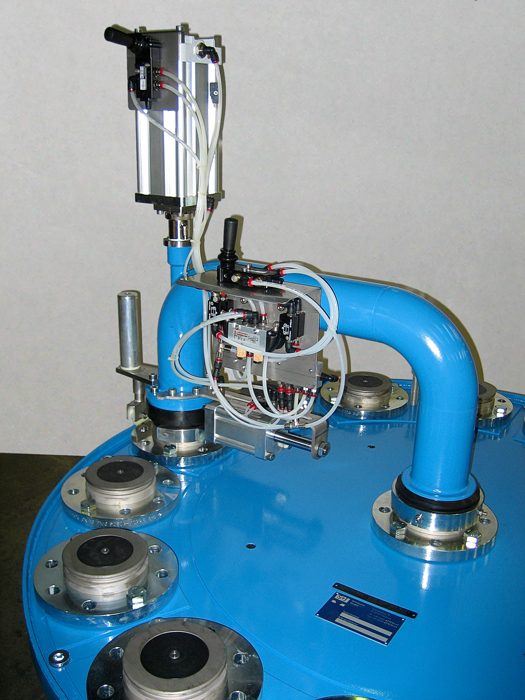

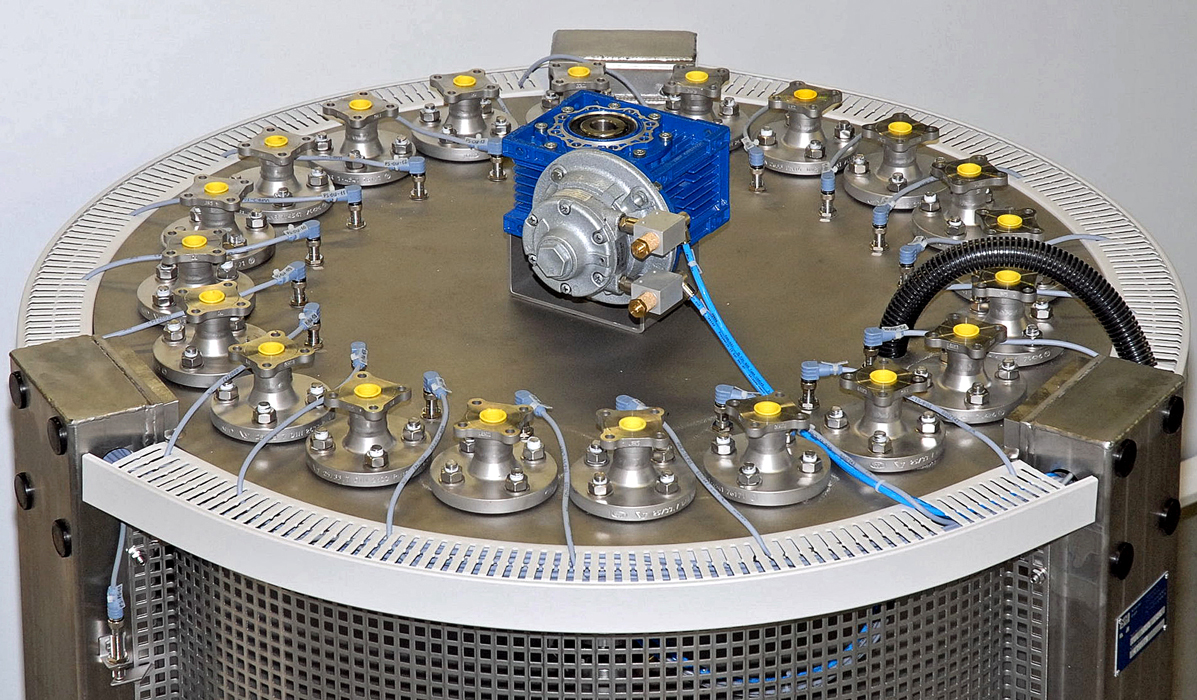

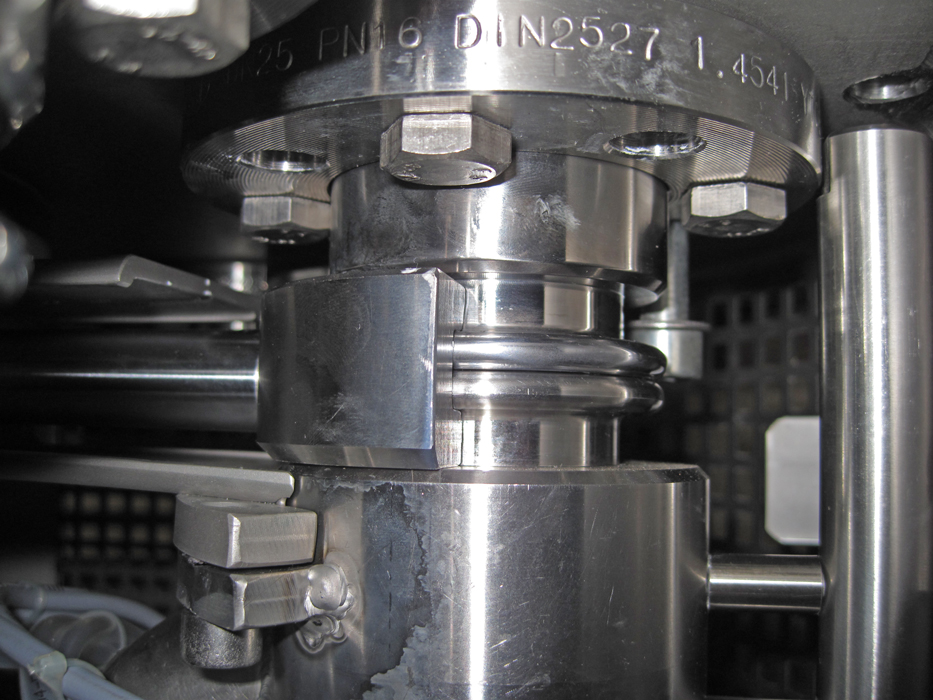

Die Vollsystemdrehverteiler basieren auf einem oder zwei zentral übereinander drehenden Bogenarmen, die mit radial angeordneten Rohrleitungen verbunden werden. Die Trennstellen der verschiedenen Rohrleitungssysteme sind mit Trockenkupplungen versehen. Durch diese ist eine sichere Trennung der Produkte möglich und es entstehen praktisch keine Restmengen.
Optionen
Der Verteiler kann mit folgenden Optionen ausgestattet werden:
- Die Kupplung lässt sich problemlos gegen den eingesperrten Produktdruck, der durch Druckstoß, Wärmedehnung etc. im Vollsystem entstehen kann öffnen und schließen.
- Druckausgleichsmechanismus bei einigen Pumpen
