T-Armaturen
Für große Bilder bitte auf das Bild klicken

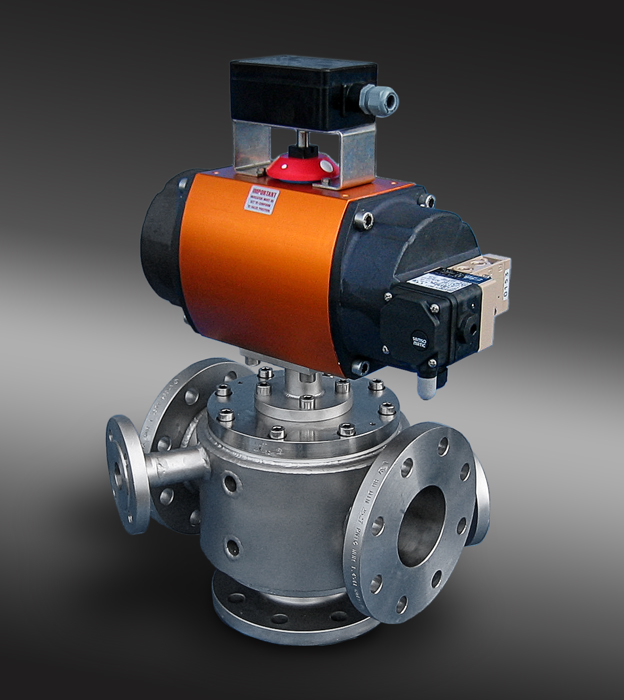

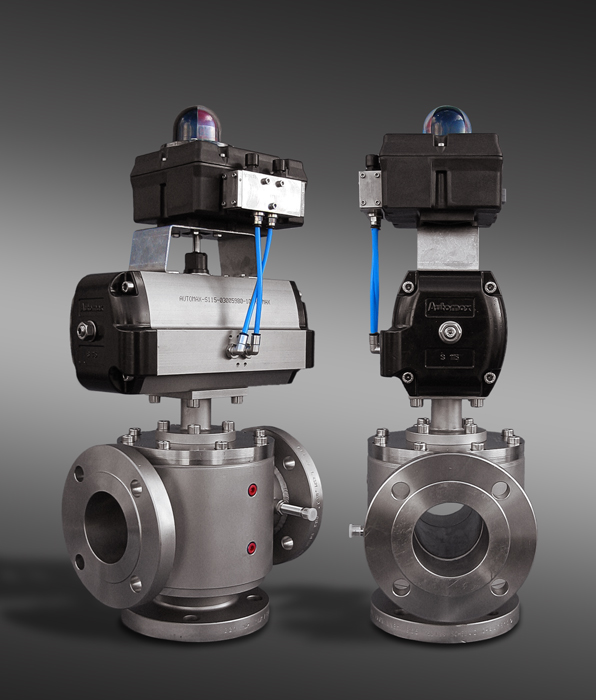

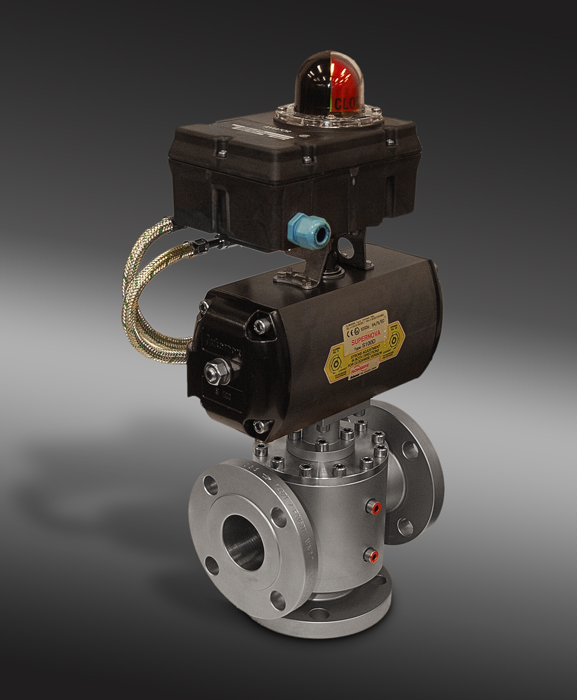

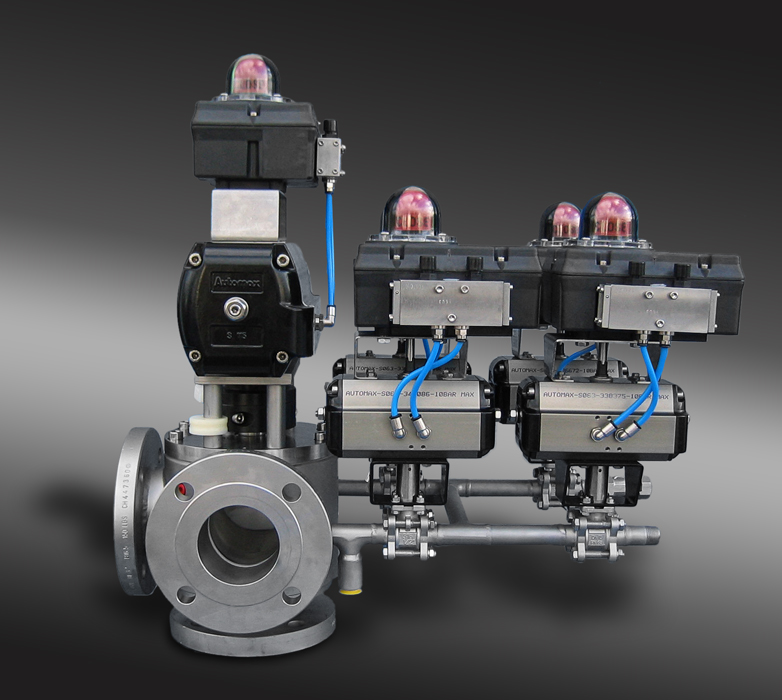

Die T-Armatur integriert einen T-förmigen Abgang in die Molchleitung und sperrt gleichzeitig den weiteren Verlauf der Molchleitung ab. Diese beiden Eigenschaften ermöglichen den Einsatz von 1-Molchsystemen, die einfachere Installation, Betrieb und Steuerung ermöglichen.
Das Dichtungsprinzip dieser Armatur ist seit Jahren bewährt. Der Nennweitenbereich reicht von DN 25 bis DN 300. Die Einzelarmaturen werden auf dem Grundgestell befestigt und durch Hülsen an den vier Anschlussrohren verbunden. Die Gesamtheit der montierten Armaturen wird durch Spannplatten, die über Zuganker verbunden sind, fixiert. Das Grundgestell kann für horizontale und vertikale Anordnung der Verteilerknoten ausgelegt werden.
Vorteile
- Geschlossen und einseitig molchbar
- Automatischer oder manueller Betrieb
Funktion
Im Ausgangszustand ist der T-Abgang abgesperrt und der molchbare Durchgang frei. Wird die Armatur geschaltet, wird durch eine 90° Drehung des Kükens der abgewandte Teil der Rohrleitung abgesperrt, der T-Abgang geöffnet und eine Molchfangeinrichtung in die Rohrleitung geschwenkt. Dieser T-Abgang verbindet nun die Molchleitung durch das Küken mit der abgehenden Leitung und das Produkt kann nun gefördert werden. Zum Abschluss des Fördervorganges entleert ein Molch die Rohrleitung bis zu der Molchfangeinrichtung und die Armatur wird durch Drehen wieder verschlossen, der abgesperrte Bereich der Rohrleitung wieder geöffnet.
Soll das Produkt gleichzeitig in mehrere Abgänge gefördert werden, kann die Armatur so konfiguriert werden, dass die rückwärtige Leitung nicht abgesperrt wird.
Diese Armatur wird häufig zum Befüllen und Entleeren von Tanks eingesetzt.
Optionen
Die T-Armatur kann mit folgenden Optionen ausgestattet werden:
- Beheizung
- Automatische oder manuelle Bedienung
- Sonderwerkstoffe für Grundwerkstoff und Dichtungen
