Ringschieber
Für große Bilder bitte auf das Bild klicken

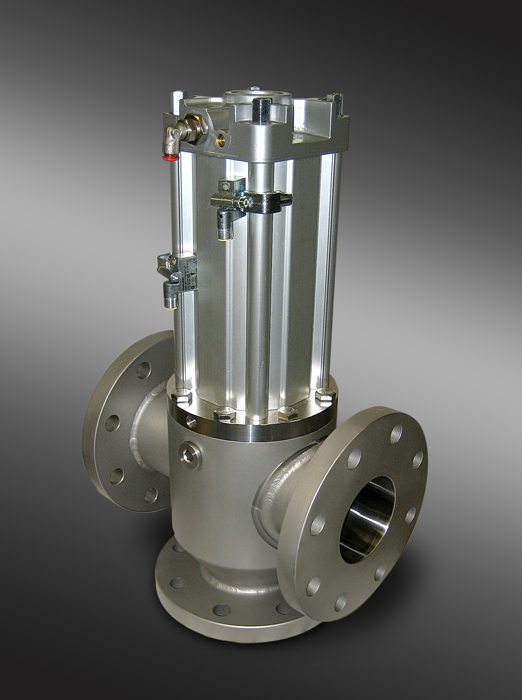

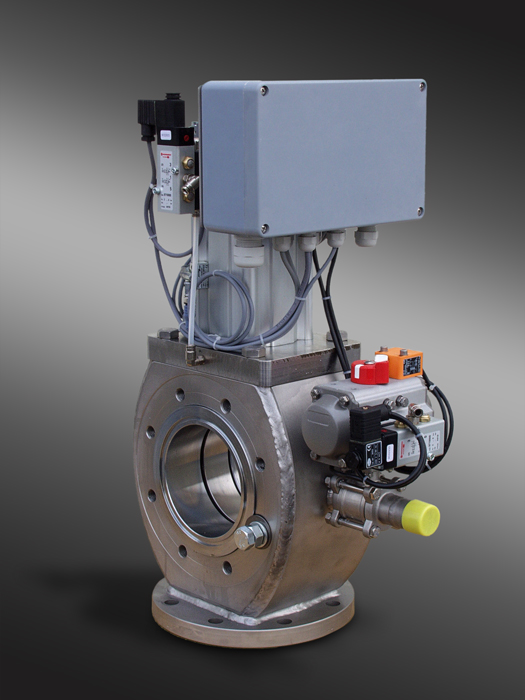

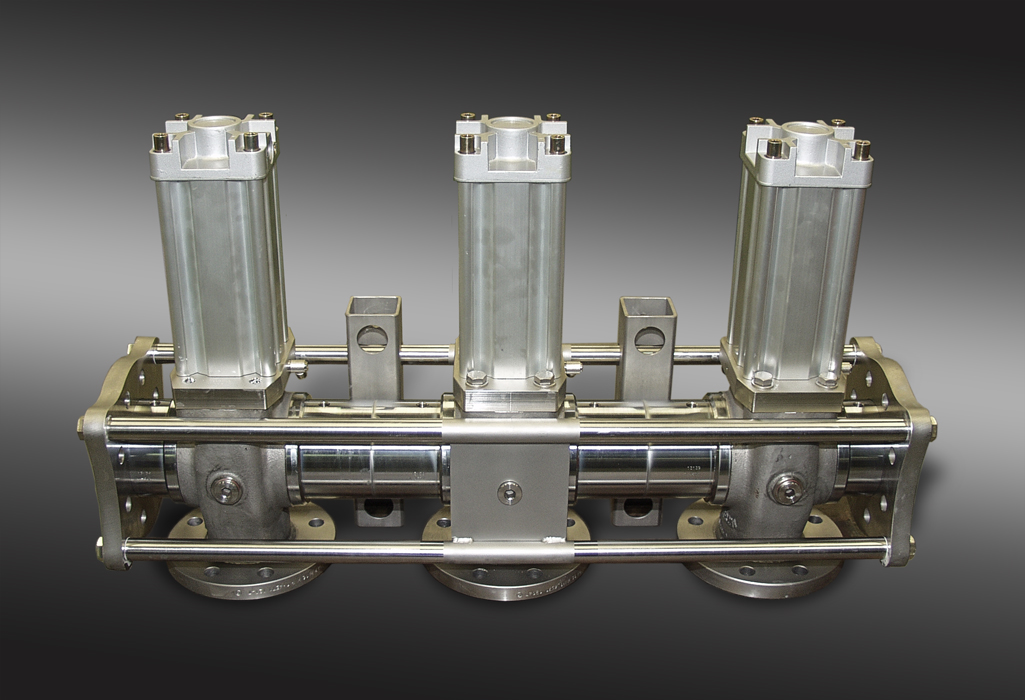

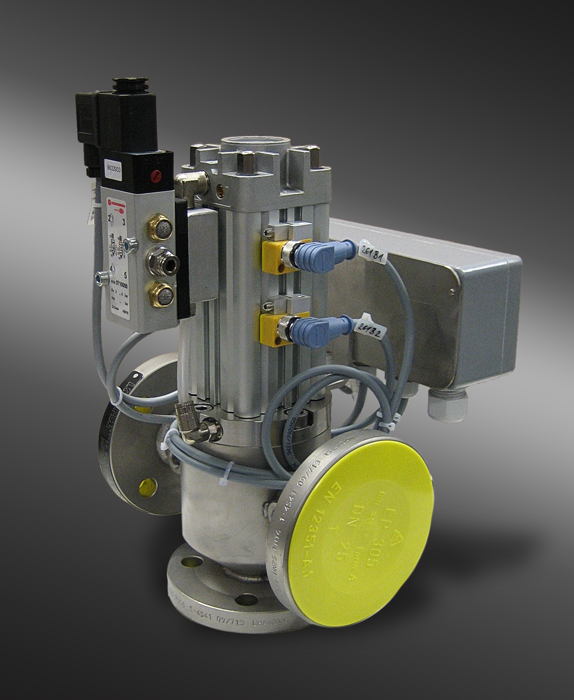

Bei dem Ringschieber handelt es sich um eine Durchgangsarmatur mit T-Abgang, bei deren Öffnung der Produktdurchgang erhalten bleibt. Eingesetzt wird er bei 2-Molchsystemen. Eine Fangeinrichtung ist integriert.

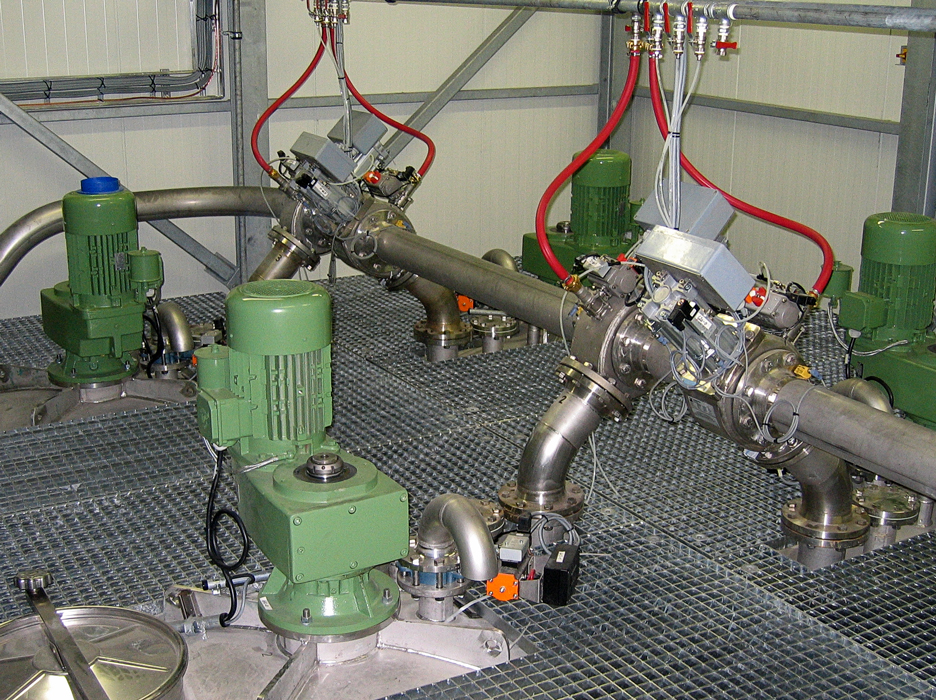

In molchbaren Anlagen ermöglichen diese von beiden Seiten benutzbare Molchfangeinrichtung vielfältige Einsatzmöglichkeiten. So kann diese Armatur neben Abfüllvorgängen, zB. ein Produkt annähernd blasenfrei zwischen zwei Molche einbringen. Bei dieser Armatur sind alle dynamischen Dichtungen in eine einfach auszutauschende Ventileinheit integriert. Diese Ventileinheit ist federschließend, dh. bei Steuerluftausfall schließt die Armatur selbsttätig.
Der Nennweitenbereich reicht von DN 50 bis DN 150.
Vorteile
- Kompakte Bauform
- Alle dynamischen Dichtungen sind in die leicht zu wechselnde Ventileinheit integriert
Funktion
Der Ringschieber öffnet einen T-förmigen Abgang in einer molchbaren Rohrleitung. Bei diesem Öffnungsvorgang verschiebt sich ein ringförmiges Element quer zur Rohrleitung und stellt dadurch die Öffnung her. Dieser Ring ist auch gleichzeitig die Molchfangeinrichtung.
Optionen
Die Ringschieber können mit folgenden Optionen ausgestattet werden:
- Spülanschluss
- Ausstattung für Ex-Bereich (Stellungsmelder etc.)
- Sonderbaugrößen (Innendurchmesser und Baulänge)
