Modul Verteiler
Der Modulverteiler bietet im Unterschied zu dem Matrixverteiler den Vorteil der beidseitigen Molchbarkeit. Dies ist bei häufigem Produktwechsel von Vorteil.
Alle Verbindungen zwischen den angeschlossenen Rohrleitungen können wahlfrei und gleichzeitig hergestellt werden.
Die Einzelarmaturen werden auf dem Grundgestell befestigt und durch Hülsen an den vier Anschlussrohren verbunden. Die Gesamtheit der montierten Armaturen wird durch Spannplatten, die über Zuganker verbunden sind, fixiert. Das Grundgestell kann für horizontale und vertikale Anordnung der Verteilerknoten ausgelegt werden. Sämtliche dynamischen Dichtungen sind einfach austauschbar.
Das durch ein Elastomer unterstützte Dichtungsprinzip der Armatur arbeitet druckunterstützt. Hierbei ist zu beachten, dass die Verbindungen grundsätzlich nicht unter Druck geschaltet werden dürfen.
Die Einzelarmaturen werden auf dem Grundgestell befestigt und durch Hülsen an den vier Anschlussrohren verbunden. Die Gesamtheit der montierten Armaturen wird durch Spannplatten, die über Zuganker verbunden sind, fixiert. Das Grundgestell kann für horizontale und vertikale Anordnung der Verteilerknoten ausgelegt werden. Sämtliche dynamischen Dichtungen sind einfach austauschbar.
Das durch ein Elastomer unterstützte Dichtungsprinzip der Armatur arbeitet druckunterstützt. Hierbei ist zu beachten, dass die Verbindungen grundsätzlich nicht unter Druck geschaltet werden dürfen.
- Geschlossen und beidseitig molchbar
- Kompakte Baugröße
- Frei von Schläuchen oder Kupplungen:
höchste Sicherheit und Schutz vor Leckagen und Unfällen - Für Rohrleitungen mit DN 5o, 8o und 1oo in einem Verteiler
- Integrierte Molchfangeinrichtung
- Wenige bewegliche Bauteile - wartungsarm
- Automatischer oder manueller Betrieb
- Molchbar von und zu Anschlüssen
- Modulbauweise für einfache Erweiterung
- Preisgünstig
Die Verteilereinrichtung besteht aus einem im Raster angeordneten beidseitig molchbarem Verteilerknoten. Dieser besteht im
Grundzustand aus zwei voneinander getrennten Molchleitungen die rechtwinklig zueinander in zwei Ebenen angeordnet sind. Durch das Schalten der
Armatur werden die Molchleitungen miteinander verbunden und gleichzeitig Molchfangeinsätze in die Rohrleitung geschwenkt.

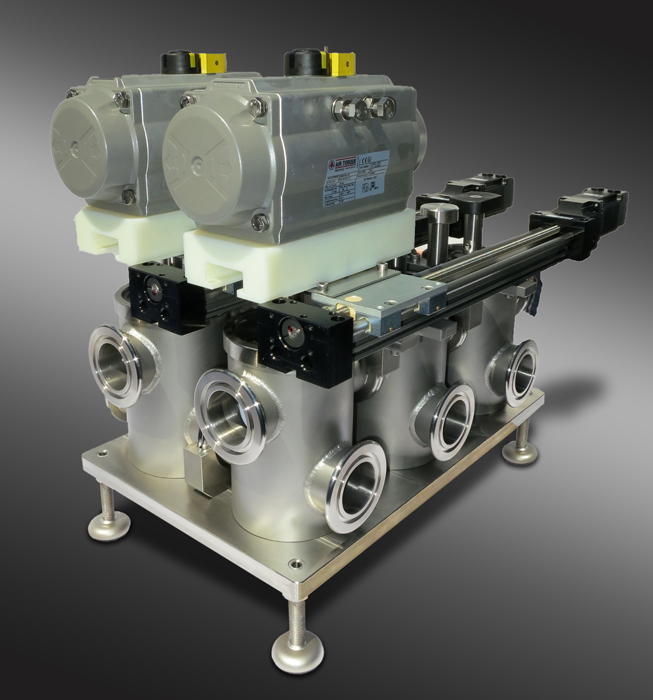

Verteilung von 2 auf 3 Molchleitungen, molchbar in 2 Ebenen.
Über 2 Schlittenantriebe werden die einzelnen Verteilerknoten geschaltet.
Hier: durchgängig in der Nennweite DN 50

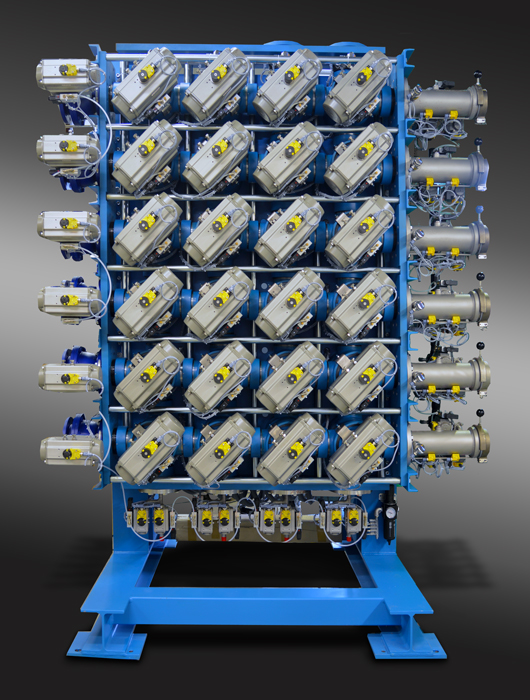

Ein Verteiler mit 4 auf 6 Molchleitungen in der durchgängigen
Nennweite DN 100. Für die Betätigung ist er mit pneumatischen Einzelantrieben ausgestattet.
Jeder Verteilerknoten verfügt über einen eigenen Drehantrieb
