Matrix Verteiler
Der S+J Matrixverteiler setzt seit Jahren einen Standard für Verteilereinrichtungen im molchbaren Bereich.
Er besteht aus zwei sich überkreuzenden Rohrleitungsbereichen. Davon ist der Vollsystembereich
permanent mit Produkt gefüllt und zumeist an Tanks angeschlossen. Der zweite Bereich besteht aus molchbaren Leitungen,
in denen die Produkte häufig wechseln und die typischerweise an Misch-, Prozess- oder Abfüllstationen angeschlossen sind.
Diese Leitungen können zu jeder Vollsystemleitung (Tank) hin geöffnet werden. In diesem zweiten Bereich können Molchleitungen
mit Nennweiten von DN50 bis DN 100 in einer Armatur eingesetzt werden.
Der Verteiler kann in einer Größe von einem Vollsystemanschluß auf eine Molchleitung (also eine einfache T-Armatur) bis zu einer Baugröße von 50 Vollsystemanschlüssen auf 20 Molchleitungen (also 1000 mögliche Verbindungen) gebaut werden.
Die Bedienung kann manuell oder automatisch erfolgen. Die Molchleitungen sind unabhängig voneinander und können parallel zueinander betrieben werden.
Der Verteiler kann in einer Größe von einem Vollsystemanschluß auf eine Molchleitung (also eine einfache T-Armatur) bis zu einer Baugröße von 50 Vollsystemanschlüssen auf 20 Molchleitungen (also 1000 mögliche Verbindungen) gebaut werden.
Die Bedienung kann manuell oder automatisch erfolgen. Die Molchleitungen sind unabhängig voneinander und können parallel zueinander betrieben werden.
- Geschlossen und einseitig molchbar
- Kompakte Baugröße
- Frei von Schläuchen oder Kupplungen: höchste Sicherheit und Schutz vor Leckagen und Unfällen
- Für Rohrleitungen mit DN 5o, 8o und 1oo in einem Verteiler
- Integrierte Molchfangeinrichtung
- Wenige bewegliche Bauteile - wartungsarm
- Automatischer oder manueller Betrieb
- Molchbar von und zu Anschlüssen
- Modulbauweise für einfache Erweiterung
- Preisgünstig
- Selbstschließend bei Steuerluft- und Spannungsausfall
Der Vollsystemteil besteht aus nicht molchbaren stabilisierten Kanälen, die die Produktzuführung übernehmen. Rechtwinklig
hierzu befinden sich die molchbaren Rohrleitungen, die im Schnittpunkt mit dem Ringschieberprinzip verbunden sind.
Dieser Ringschieber öffnet die Verbindung vom produktführenden Kanal zum molchbaren Teil des Verteilers und dient
gleichzeitig als Molchfangeinrichtung. Die jeweiligen Ringschieber werden durch eine manuelle oder pneumatische
Betätigungseinheit geöffnet. Ein Schlitten führt die Betätigungseinheit parallel über der molchbaren Leitung zum gewünschten
produktführenden Vollsystemteil. Dadurch wird nur eine Betätigungseinheit je molchbare Leitung benötigt. Kostenintensive
Verriegelungen und Steuerungen werden so reduziert. Die kleine Absperreinheit ermöglicht eine sehr kompakte Bauform und
ist extrem wartungsarm. Der Matrixverteiler eignet sich ideal für Rohrleitungen von und zu Tankfeldern, Reaktionsbehältern und Mischern.

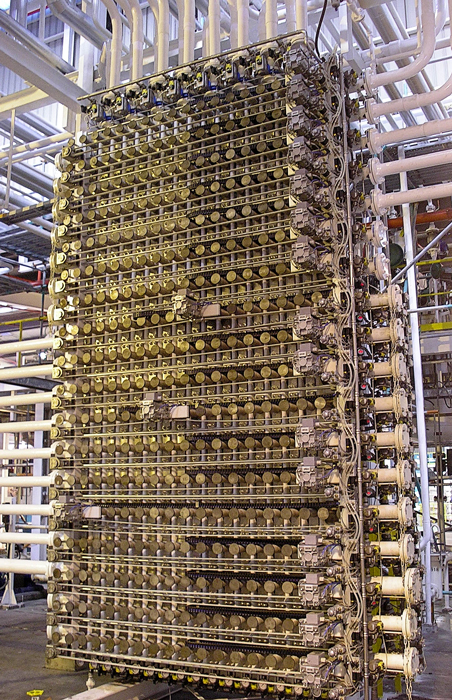

Bei dem hier dargestellten Verteiler sind 16 Vollsystemleitungen mit 18 Molchleitungen verbunden.
Die Vollsystemrohre werden nach jedem Molchvorgang
komplett in die Molchleitung entleert

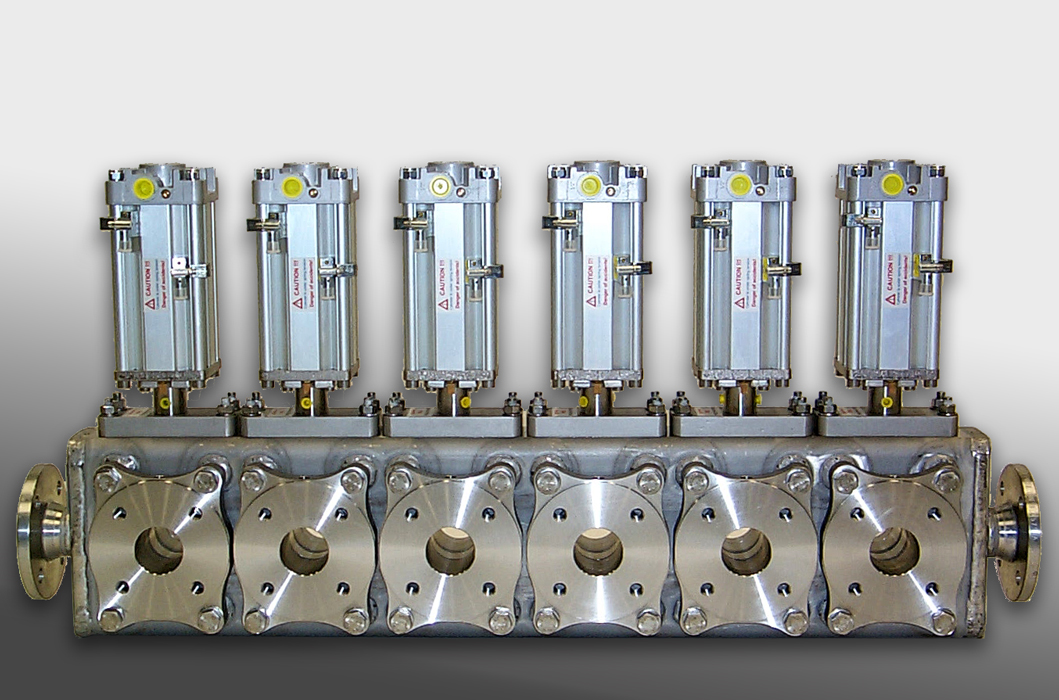

Hier dargestellt ist ein Vollsystemrohr, mit sechs Molchleitungen auf eine Füllmaschine

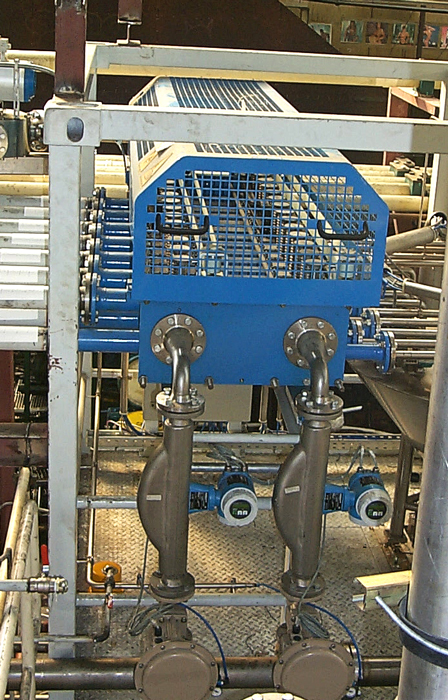

Bei diesem Additivverteiler werden 14 Additivkomponenten auf 2 Messtrecken konzentriert. Hier aufgebaut in einem Skid

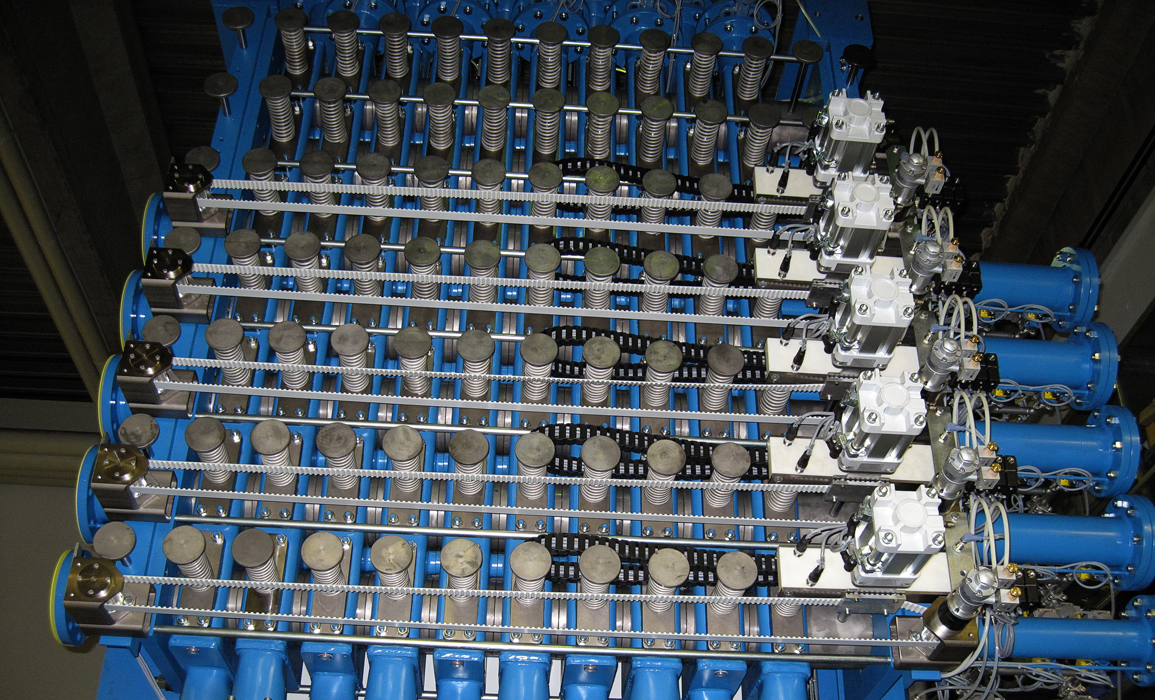

Ein automatisierter Verteiler mit 10 Vollsystemanschlüssen auf 5 Molchleitungen (erweiterbar auf 7 Molchleitungen)
